Навесной вентилируемый фасад разводит функции по слоям, и в этом его инженерный смысл. Несущая стена держит статику. Утеплитель отвечает за теплопотери и стоит там, где ему положено по строительной физике, — снаружи, а не внутри. Подконструкция принимает вес облицовки и ветровую нагрузку. Воздушный зазор выводит влагу. Облицовка закрывает всё это от погоды и формирует внешний вид. Каждый слой считается отдельно, и это делает конструкцию предсказуемой.
Керамика в этой схеме — облицовка. Дальше речь только о ней: какую плиту выбрать и почему.
Почему у фасадной керамики есть «исполнения»
Интерьерный керамогранит прессуют: порошок сжимают в пресс-форме и обжигают. Фасадную плиту формуют иначе — экструзией: пластичную массу выдавливают через фильеру, как через мундштук, и режут на длину. Способ определяет всё остальное.
Экструзия позволяет вести по длине плиты постоянное сечение любой сложности. Поэтому паз под крепление, утолщённые кромки и внутренние пустоты формуются прямо в теле плиты, а не фрезеруются потом. Прессованием такую геометрию не получить.
Отсюда и понятие исполнения. Плита характеризуется не «коллекцией», а сочетанием толщины и ширины — размерами, которые задаёт фильера. Цвет при этом идёт отдельной осью: у терракоты он свой, от обожжённой глины и пигментов в массе.
Пять исполнений

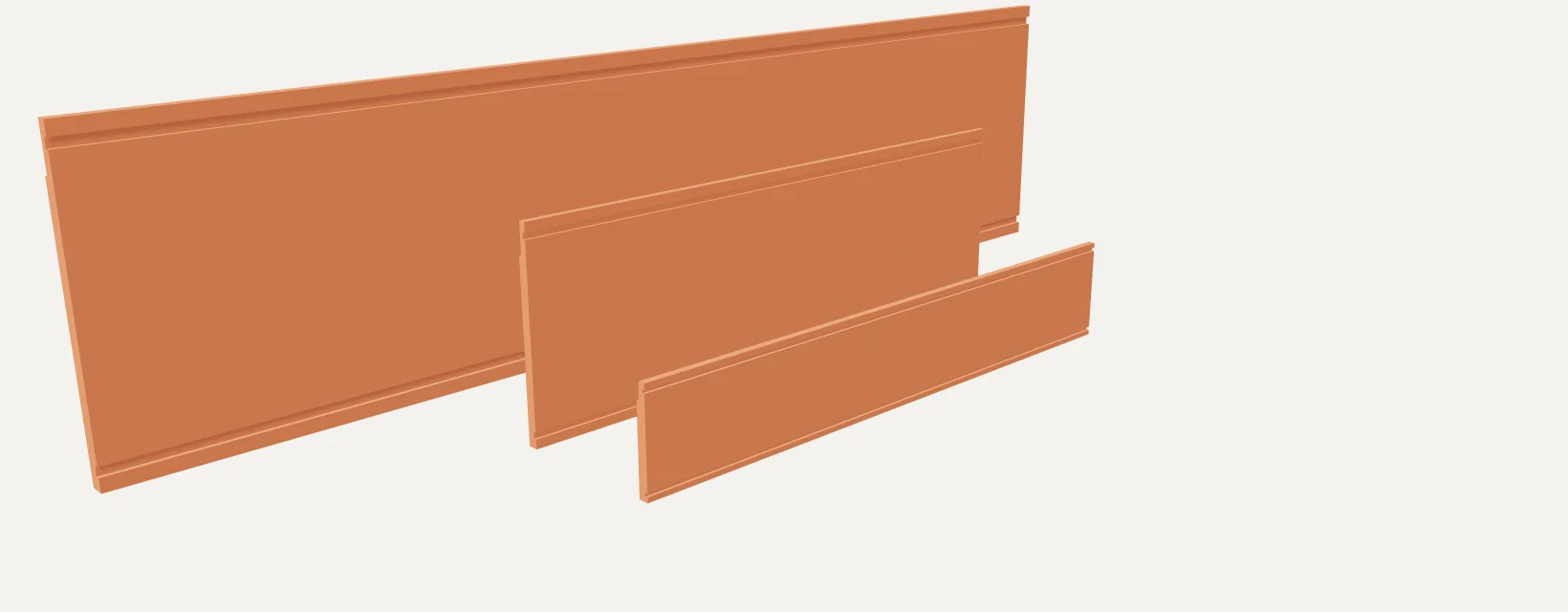

Практический ряд, на который стоит опираться при подборе, — пять сочетаний толщины и ширины. Ниже указаны длина и вес квадратного метра готового фасада.
- KA 16/300 — толщина 16 мм, ширина 300 мм, длина 600–1200 мм, вес 26 кг/м². Самое ходовое исполнение: крупный формат при умеренном весе
- 16/300 — те же габариты при весе 25 кг/м²
- 22/300 — толщина 22 мм, ширина 300 мм, длина 600–1200 мм, вес 31 кг/м². Под повышенные нагрузки и большие пролёты
- 10/100 — толщина 10 мм, ширина 100 мм, длина 400–600 мм, вес 30 кг/м². Мелкая раскладка, «кирпичный» ритм
- 10/200 — толщина 10 мм, ширина 200 мм, длина 400–600 мм, вес 29 кг/м²
Обратите внимание на неочевидное: тонкая плита не значит лёгкий фасад. У 10/100 толщина вдвое меньше, чем у 22/300, а вес квадратного метра — 30 против 31 кг. Мелкий формат означает больше швов, больше кромок и больше крепежа на ту же площадь. Если задача — снять нагрузку со стены, тонкую плиту берут не поэтому.
Толщина: что она на самом деле решает
Толщина отвечает за несущую способность плиты между точками опоры. Чем толще плита, тем больший пролёт она держит без прогиба и тем реже можно ставить направляющие. Экономия на подконструкции нередко перекрывает разницу в цене самой плиты — это стоит считать вместе, а не по отдельности.
22 мм берут там, где ветровая нагрузка выше: верхние этажи высотных зданий, открытые продуваемые участки, углы. 16 мм — рабочая середина для большинства объектов. 10 мм имеет смысл при мелкой раскладке и небольших пролётах.
Решение по толщине принимается расчётом фасада, а не предпочтением. Расчёт делает проектировщик по ветровому району, высоте здания и выбранной подсистеме.
Ширина и ритм фасада
Ширина плиты — 100, 200 или 300 мм — задаёт горизонтальное членение. Это единственный параметр из четырёх, который виден с улицы и работает на архитектуру, а не на расчёт.
300 мм даёт спокойное крупное поле: меньше швов, плоскость читается сплошной. 100 мм даёт частый ритм, близкий к кирпичной кладке, и заметно оживляет глухие плоскости. 200 мм — компромисс. Ширины можно чередовать в пределах одного фасада, задавая собственный рисунок членения.
Длина и подрезка
Длина — от 400 до 1200 мм в зависимости от исполнения. Это тот параметр, который прямо переводится в деньги: чем точнее длина плиты ложится в размер захватки между осями, тем меньше подрезки.
Практический порядок такой: сначала раскладка по фасаду с учётом проёмов и осей, потом подбор длины под неё. Наоборот — сначала купить, потом раскладывать — обычно означает лишние проценты отхода, причём на дорогом материале.
Резать керамику можно, но каждый рез — это ещё и открытая кромка, которую видно на торцах. Заводская кромка выглядит иначе.
Вес — первый вопрос конструктору
25–31 кг/м² — это вес только облицовки. К нему добавляется подконструкция, и суммарную нагрузку принимает несущая стена. На новом строительстве это закладывается в проект. На реконструкции, особенно на старом фонде, вес фасада часто и оказывается ограничением, из-за которого выбор сужается.
Поэтому вес квадратного метра стоит выяснить до того, как выбран цвет. Порядок вопросов здесь именно такой.
Крепление
Крепёж скрытый: на плоскости не видно ни кляммеров, ни заклёпок, потому что паз под крепление сформован в теле плиты. Облицовка читается сплошным полем — ради этого экструзию и применяют.
Систем крепления четыре: горизонтально-вертикальная и вертикальная для керамогранита, горизонтально-вертикальная для керамических плит и отдельная система крепления в межэтажные перекрытия. Выбор зависит от раскладки, шага осей и типа основания.
Монтаж механический, без мокрых процессов, — работы не встают из-за температуры. Для графика это заметная разница, если фасад закрывают в межсезонье.
Терракота или керамогранит
На фасаде это два разных материала, а не два сорта одного. Терракота типа «котто» — пористая обожжённая глина с тёплым натуральным тоном; цвет даёт сама глина и пигменты в массе. Керамогранит — плотный спечённый материал, который чаще имитирует камень рисунком поверхности.
Разница практическая: терракота не выцветает узором, потому что узора нет, — цвет у неё сквозной. И она не устаревает вслед за модой на конкретную породу камня, потому что ничего не изображает.
В составе фасадной терракоты, кроме глины и кварцевого песка, есть шамот — порошок предварительно обожжённой глины. Он уплотняет черепок при обжиге: ниже пористость, выше морозостойкость. Для наружной облицовки в российском климате это определяющий параметр.
Ограничения, о которых стоит знать заранее
Фасадная керамическая плита — материал наружной облицовки. Она не предназначена для полов, интерьеров и мощения: другой класс истираемости, другая геометрия, другая задача.
Заявленный производителем срок службы — до 40 лет при низких эксплуатационных расходах. Это ресурс самой керамики; подконструкция, крепёж и утеплитель считаются по своим нормативам, и их ресурс может быть иным.
Порядок подбора
Если свести всё сказанное к последовательности, получится так.
- Вес. Выяснить, какую нагрузку держит стена. На реконструкции — до всего остального
- Толщина. По расчёту фасада: ветровой район, высота, шаг подконструкции
- Ширина. По архитектуре: 300 мм — спокойное поле, 100 мм — частый ритм
- Длина. Подбирается под готовую раскладку, чтобы сократить подрезку
- Цвет. Последним — он ни на что из перечисленного не влияет
В нашем каталоге фасадная керамика для вентфасадов представлена маркой TerraForce — экструдированной терракотой типа «котто». Подробный разбор материала, состав массы и системы крепления собраны в её карточке в разделе «Производители». Объекты, где она уже отработала, — ниже.
Реализованные работы
Смотреть объекты
Частые вопросы
Какую толщину плиты выбрать для вентфасада?
По расчёту фасада, а не по предпочтению. 16 мм — рабочая середина для большинства объектов, 22 мм берут при повышенной ветровой нагрузке (верхние этажи, углы, открытые участки), 10 мм — при мелкой раскладке и небольших пролётах. Расчёт делает проектировщик по ветровому району, высоте здания и выбранной подсистеме.
Тонкая плита — значит лёгкий фасад?
Нет. У исполнения 10/100 толщина вдвое меньше, чем у 22/300, а вес квадратного метра почти такой же: 30 против 31 кг. Мелкий формат означает больше швов, кромок и крепежа на ту же площадь. Снижать нагрузку на стену выбором тонкой плиты не получится.
Сколько весит вентфасад из керамики?
Сама облицовка — 25–31 кг/м² в зависимости от исполнения. К этому добавляется вес подконструкции. Суммарную нагрузку принимает несущая стена, поэтому на реконструкции вес выясняют первым делом.
Видно ли крепёж на фасаде?
Нет. Паз под крепление формуется в теле плиты при экструзии, крепёж скрытый — на плоскости не видно ни кляммеров, ни заклёпок. Облицовка читается сплошным полем.
Можно ли монтировать зимой?
Монтаж механический, без мокрых процессов, поэтому работы не привязаны к температуре так жёстко, как при мокром фасаде. Конкретные ограничения уточняйте у подрядчика по монтажу — они зависят от системы крепления и регламента работ.
Чем терракота отличается от керамогранита на фасаде?
Материалом и характером поверхности. Терракота — пористая обожжённая глина с тёплым натуральным тоном и сквозным цветом. Керамогранит — плотный спечённый материал, который чаще имитирует камень рисунком поверхности. Терракота ничего не изображает, поэтому не устаревает вслед за модой на конкретную породу.
